热力装备制造安装

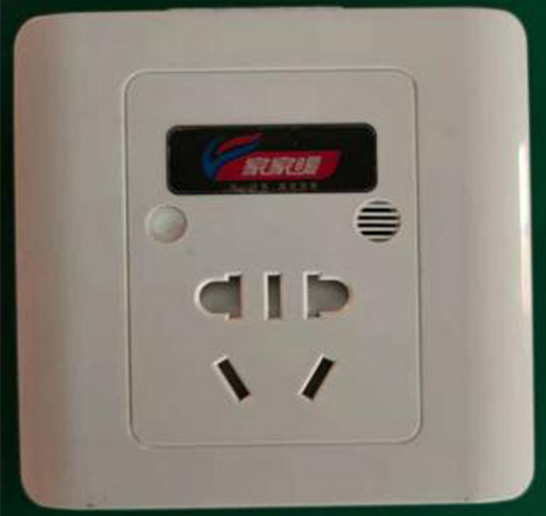

 一、室温采集器

采用 86 盒式插座外壳,AC220V 供电;

⑴433M 无线通讯:与阀门采用这个频段进行数据交换,低功耗处理节约能耗,定时主动上报;

⑵NB-IOT 通讯:采用 NB 模式直接上传到服务器,定时上报。


室温采集器 1.jpg

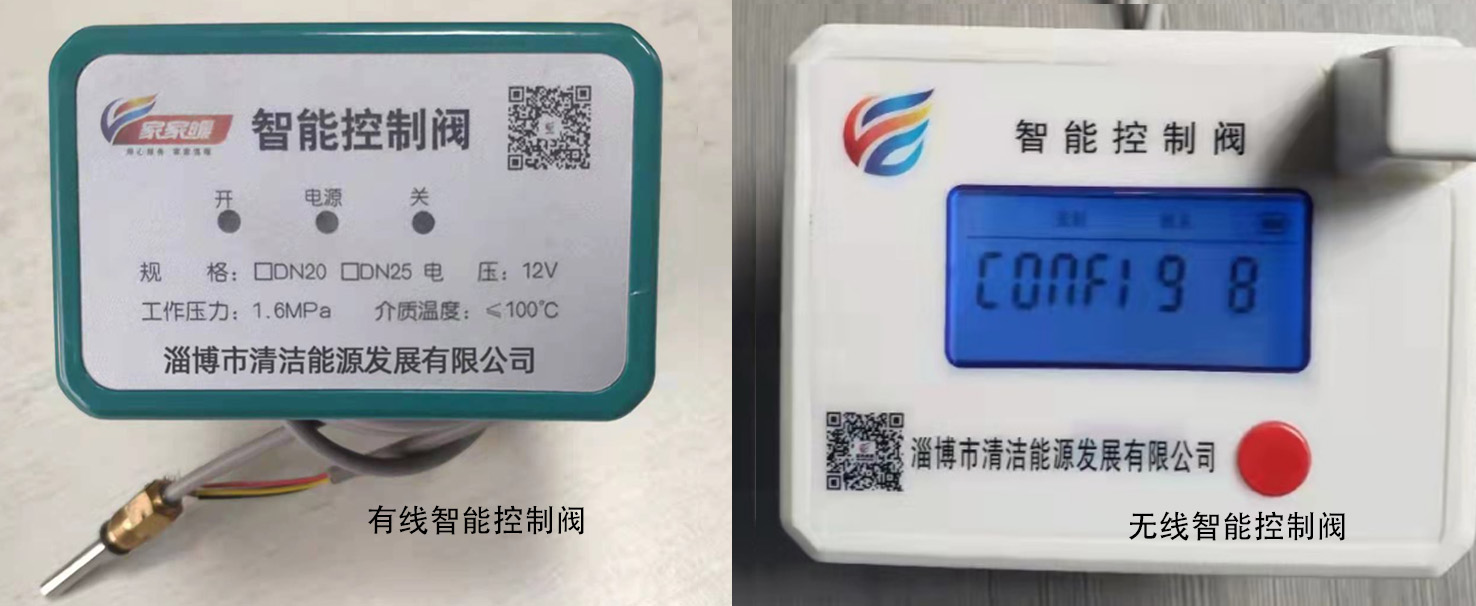

二、智能智控阀

1、阀门类型:有线智能智控阀、无线智能智控阀;

2、阀门规格:  DN20 、  DN25;

3、a阀门控制板供电电压 :DC9-24v宽范围供电方式;

      b开度调节功能(0%-100%,分度1%);

      c回水温度检测功能(PT1000   误差±0.5℃);

      d状态指示灯(电源、阀开、阀关);

      e通讯方式:M-BUS,可以远程设置开度,查询状态;

      f功耗:  直流电压24v时,静态单台供电电流≤25MA,动态单台供电电流≤40MA.




三、系统管理平台软件系统


四、单元采集器

1、定时抄报数据,通过4G网络或以太网传输数据;

2、M-BUS总线通讯:负载量不大于200台;

3、具有防雷功能;

4、采集器现场配置:蓝牙配置;

5、采集器数据读取:现场读取数据。
